Eixos, legendas, títulos e outros cosméticos
From GRIPER Wiki
_Contents |
_
Formato do gráfico

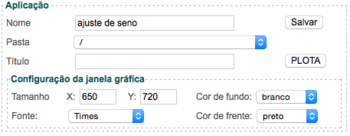

Na caixa Aplicação temos opções para configurar padrões globais dos gráficos e histogramas. Clicando em Configuração da janela gráfica, uma segunda caixa se abrirá (ver figura ao lado) onde podemos configurar as dimensões X e Y da figura, a cor de fundo, de frente e a fonte padrão para os textos de legendas e títulos.
Eixos nos gráficos

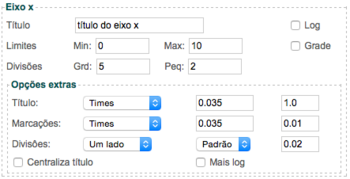

A caixa Eixos possui duas (ou três) caixas internas, uma par o Eixo X, outra para o Eixo Y (e uma terceira, se for o caso, para o Eixo Z). Na figura ao lado mostramos a aparência de uma das caixas para um dos eixos. Nesta caixa você pode digitar um texto para o título do eixo, os limites inferior e superior para o eixo, o número de divisões (grandes e pequenas) usadas para definir a posição dos marcadores no eixo. Define-se também se a escala é logarítmica e se será desenhada linhas de grade.
Nas opções extras (colapsada por padrão), pode-se escolher a fonte para o eixo e para os marcadores. Pode-se escolher também o tamanho destas fontes e o deslocamento do texto em relação ao eixo. Há também a possibilidade de definir o tipo de marcador do eixo, se ele será desenhado somente em um lado ou nos dois lados e o tamanho da linha de marcação. Há uma opção para centralizar o título e para desenhar mais marcadores, no caso de escala logarítmica.
IMPORTANTE: Se a opção de eixo logarítmico estiver marcada, devemos ficar atento que não existe ZERO e números negativos em escala log. Preste atenção nos limites do eixo, neste caso.
